Memilih modul input dan output yang sesuai (I/O) untuk Siemens PLCS adalah keputusan penting yang boleh memberi kesan yang ketara kepada prestasi, fungsi, dan kos - keberkesanan sistem automasi anda. Sebagai pembekal Siemens PLC, saya mempunyai keistimewaan untuk membantu banyak pelanggan dalam membuat pilihan ini. Dalam catatan blog ini, saya akan berkongsi beberapa pertimbangan dan langkah -langkah utama untuk membimbing anda melalui proses memilih modul I/O yang betul untuk Siemens plc anda.
Memahami asas -asas modul Siemens plc I/O

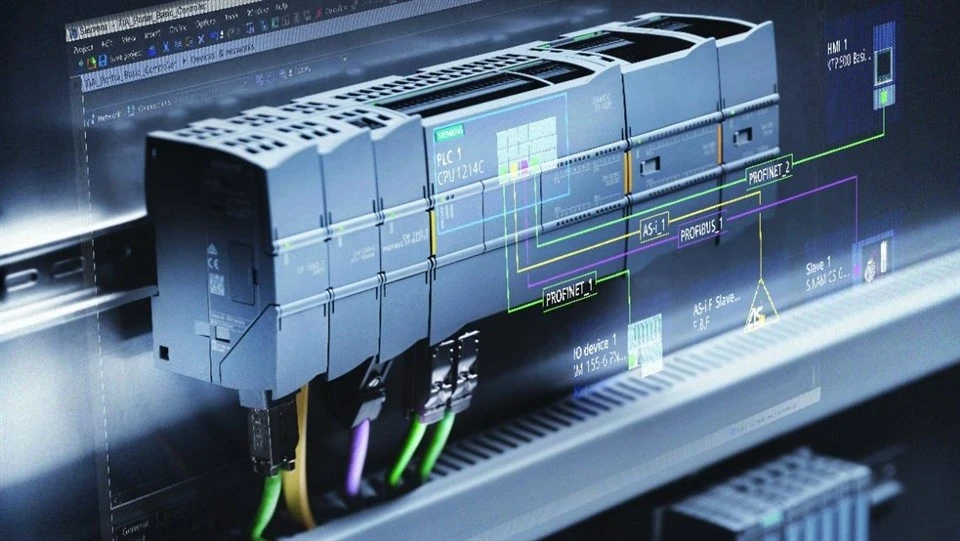

Siemens menawarkan pelbagai PLC, sepertiSiemens plc S7 200,Siemens plc S7 1200, danSiemens plc S7 1500, masing -masing dengan keupayaan yang berbeza dan modul I/O yang serasi. Modul input bertanggungjawab untuk menerima isyarat daripada sensor, suis, dan peranti medan lain, manakala modul output menghantar isyarat kawalan kepada penggerak, geganti, dan peranti output lain.
Langkah 1: Tentukan keperluan permohonan anda
Langkah pertama dalam memilih modul I/O adalah dengan jelas menentukan keperluan aplikasi anda. Ini termasuk menentukan bilangan input dan output yang diperlukan, jenis isyarat (digital atau analog), tahap voltan, dan masa tindak balas.
- Bilangan mata I/O: Kirakan jumlah mata input dan output yang diperlukan untuk permohonan anda. Pertimbangkan keperluan pengembangan masa depan juga, kerana ia mungkin lebih kos - berkesan untuk memilih modul PLC dan I/O yang boleh menampung mata tambahan.
- Jenis Isyarat: Tentukan sama ada anda memerlukan modul digital atau analog I/O. Isyarat digital adalah binari (ON/OFF), manakala isyarat analog mewakili nilai berterusan seperti suhu, tekanan, atau kelajuan.
- Tahap voltan: Kenal pasti tahap voltan peranti input dan output anda. Modul Siemens I/O boleh didapati dalam penarafan voltan yang berbeza, seperti 24V DC, 120V AC, dan 230V AC.
- Masa tindak balas: Untuk aplikasi yang memerlukan masa tindak balas yang cepat, seperti pengiraan kelajuan tinggi atau kawalan gerakan, pilih modul I/O dengan latensi rendah dan keupayaan pemprosesan kelajuan tinggi.
Langkah 2: Pilih siri plc yang betul
Berdasarkan keperluan aplikasi anda, pilih siri Siemens Plc yang sesuai. Setiap siri mempunyai ciri -ciri sendiri, tahap prestasi, dan keserasian dengan modul I/O.
- Siemens plc S7 200: Ini adalah siri PLC yang padat dan kos yang sesuai untuk aplikasi automasi skala kecil. Ia menawarkan bilangan mata I/O yang terhad dan fungsi asas.
- Siemens plc S7 1200: S7 1200 adalah siri PLC Mid -Range yang menyediakan ciri -ciri yang lebih maju dan prestasi yang lebih tinggi daripada S7 200. Ia sesuai untuk projek automasi bersaiz sederhana dengan bilangan sederhana I/O.
- Siemens plc S7 1500: S7 1500 adalah siri PLC yang tinggi - yang direka untuk aplikasi automasi skala besar dan kompleks. Ia menawarkan kuasa pemprosesan yang tinggi, keupayaan komunikasi yang luas, dan sokongan untuk pelbagai modul I/O.
Langkah 3: Pilih jenis modul I/O
Sebaik sahaja anda telah memilih siri PLC, pilih jenis modul I/O yang sesuai berdasarkan keperluan aplikasi anda.
- Modul input digital: Modul ini digunakan untuk menerima isyarat digital daripada sensor, suis, dan peranti binari lain. Mereka boleh didapati dalam konfigurasi yang berbeza, seperti 4 - titik, 8 - titik, dan 16 modul titik.
- Modul output digital: Modul output digital menghantar isyarat kawalan kepada penggerak, geganti, dan peranti output binari yang lain. Mereka boleh sama ada transistor berasaskan (untuk beban DC) atau berasaskan relay (untuk kedua -dua beban DC dan AC).
- Modul input analog: Modul input analog digunakan untuk mengukur nilai berterusan seperti suhu, tekanan, dan aliran. Mereka biasanya mempunyai resolusi 12 - 16 bit dan menyokong julat input yang berbeza.
- Modul output analog: Modul output analog menghantar isyarat kawalan analog ke peranti seperti pemacu kekerapan berubah (VFD) dan injap berkadar. Mereka juga mempunyai resolusi 12 - 16 bit dan menyokong julat output yang berbeza.
Langkah 4: Pertimbangkan keserasian dan komunikasi
Pastikan modul I/O yang dipilih bersesuaian dengan siri PLC yang anda pilih dan komponen lain dalam sistem automasi anda. Semak protokol komunikasi yang disokong oleh modul PLC dan I/O, seperti Profibus, Profinet, atau Modbus.
- Keserasian fizikal: Pastikan modul I/O boleh dipasang secara fizikal di rak PLC atau kabinet. Pertimbangkan saiz, pilihan pemasangan, dan keperluan pendawaian.
- Keserasian elektrik: Sahkan bahawa ciri -ciri elektrik modul I/O, seperti tahap voltan dan jenis isyarat, serasi dengan peranti medan anda.
- Keserasian komunikasi: Pastikan modul I/O dapat berkomunikasi dengan PLC dan peranti lain dalam rangkaian anda menggunakan protokol komunikasi yang sama.
Langkah 5: Menilai kos dan ketersediaan
Kos dan ketersediaan adalah faktor penting untuk dipertimbangkan semasa memilih modul I/O. Bandingkan harga modul dan pembekal I/O yang berbeza untuk mencari nilai terbaik untuk wang anda. Juga, periksa ketersediaan modul untuk memastikan penghantaran tepat pada masanya.
- Kos: Pertimbangkan kos pembelian awal modul I/O, serta kos penyelenggaraan dan operasi jangka panjang. Modul yang lebih murah mungkin tidak selalu menjadi pilihan terbaik jika mereka tidak mempunyai ciri atau kebolehpercayaan yang diperlukan.
- Adanya: Semak masa utama dan tahap stok modul I/O. Sesetengah modul mungkin mempunyai masa memimpin yang panjang atau keluar dari stok, yang boleh melambatkan projek anda.
Langkah 6: Dapatkan sokongan teknikal
Jika anda tidak pasti tentang modul I/O yang akan memilih atau memerlukan bantuan dengan pemasangan dan konfigurasi, dapatkan sokongan teknikal dari pembekal Siemens PLC atau jurutera automasi yang berkelayakan.
- Sokongan Pembekal: Sebagai pembekal Siemens PLC, kami menawarkan sokongan teknikal dan kepakaran untuk membantu anda memilih modul I/O yang betul untuk permohonan anda. Kami juga boleh menyediakan latihan dan dokumentasi untuk memastikan pemasangan dan operasi yang betul.
- Jurutera Automasi: Jurutera automasi yang berkelayakan boleh menganalisis keperluan aplikasi anda, mengesyorkan modul I/O terbaik, dan membantu dengan reka bentuk dan pelaksanaan sistem.
Kesimpulan
Memilih modul input dan output yang betul untuk Siemens PLCS adalah tugas yang kompleks tetapi penting. Dengan mengikuti langkah -langkah yang digariskan dalam catatan blog ini, anda boleh membuat keputusan yang tepat yang memenuhi keperluan permohonan, anggaran, dan garis masa anda. Sebagai pembekal Siemens PLC, kami berada di sini untuk membantu anda setiap langkah. Jika anda berminat untuk membeli modul Siemens PLCS dan I/O, atau jika anda mempunyai sebarang pertanyaan mengenai proses pemilihan, jangan ragu untuk menghubungi kami untuk perbincangan lanjut dan perolehan rundingan.
