Bagaimana cara menggunakan bas untuk kawalan injap di PLC?

Hei ada! Sebagai pembekal CAN BUS PLCS, saya sangat teruja untuk berkongsi dengan anda cara menggunakan BUS untuk Kawalan Valve di PLC. Ini topik yang menggabungkan kuasa teknologi komunikasi moden dengan kepraktisan automasi perindustrian, dan saya fikir anda akan mendapati ia sangat menarik.

Apakah bas dan mengapa menggunakannya untuk kawalan injap?

Mula -mula, mari kita bercakap sedikit tentang apa yang boleh bas. Boleh, yang bermaksud Rangkaian Kawasan Pengawal, adalah protokol komunikasi bersiri yang digunakan secara meluas dalam aplikasi automotif dan perindustrian. Ia direka untuk membolehkan mikrokontroler dan peranti berkomunikasi antara satu sama lain tanpa komputer tuan rumah.

Jadi, mengapa penggunaan boleh bas untuk kawalan injap di PLC? Nah, ada beberapa sebab. Sebagai permulaan, Can Bus sangat dipercayai. Ia menggunakan sistem isyarat yang berbeza, yang bermaksud ia kurang terdedah kepada gangguan elektromagnet. Ini penting dalam persekitaran perindustrian di mana terdapat banyak bunyi dan gangguan elektrik.

Satu lagi kelebihan ialah kadar pemindahan data yang tinggi. Bus boleh menyokong kadar data sehingga 1 Mbps, yang membolehkan komunikasi cepat dan cekap antara PLC dan injap. Ini penting apabila anda perlu mengawal injap dalam masa sebenar, sebagai contoh, dalam sistem kawalan proses di mana aliran cecair atau gas perlu dikawal dengan tepat.

Juga, Can Bus adalah sistem master pelbagai. Ini bermakna pelbagai peranti boleh berkomunikasi di bas yang sama serentak, yang menyediakan banyak fleksibiliti dalam reka bentuk sistem. Anda boleh menyambungkan pelbagai injap ke rangkaian bas CAN tunggal, dan PLC dapat mengurus dan mengawalnya dengan mudah.

Komponen yang diperlukan untuk kawalan injap bas boleh

Untuk menggunakan bas untuk kawalan injap di PLC, anda memerlukan beberapa komponen utama.

1. CAN BUS PLC: Jelas sekali, anda memerlukan bas CAN - Enabled PLC. KamiCAN BUS PLCadalah pilihan yang hebat. Ia dilengkapi dengan antara muka bas yang dibina - di CAN, yang menjadikannya mudah disambungkan ke peranti bas CAN yang lain.
2. Boleh transceiver bas: Ini digunakan untuk menukar isyarat digital dari PLC ke dalam isyarat pembezaan yang digunakan oleh bas CAN. Mereka bertindak sebagai antara muka antara PLC dan rangkaian bas CAN.
3. Penggerak injap dengan antara muka bas boleh: Anda memerlukan injap yang dilengkapi dengan antara muka bas CAN. Penggerak ini boleh menerima arahan dari PLC ke atas bas CAN dan menyesuaikan kedudukan injap dengan sewajarnya.
4. Bolehkah kabel bas dan penyambung: Kabel dan penyambung berkualiti tinggi adalah penting untuk memastikan komunikasi yang boleh dipercayai di rangkaian bas CAN. Pastikan anda menggunakan kabel yang sesuai untuk persekitaran perindustrian dan mempunyai perisai yang betul untuk mengurangkan gangguan.

Menyediakan rangkaian bas CAN

Sebaik sahaja anda mempunyai semua komponen, langkah seterusnya adalah untuk menubuhkan rangkaian bas CAN.

1. Sambungan fizikal: Pertama, sambungkan transceiver bas CAN ke antara muka bas CAN di PLC. Kemudian, sambungkan penggerak injap ke rangkaian bas CAN menggunakan kabel bas CAN dan penyambung. Pastikan untuk mengikuti gambarajah pendawaian yang betul yang disediakan oleh pengeluar peranti.
2. Konfigurasi: Anda perlu mengkonfigurasi tetapan bas CAN di PLC. Ini termasuk menetapkan kadar bit, yang menentukan kelajuan komunikasi di bas CAN. Kadar bit yang paling biasa ialah 125 kbps, 250 kbps, dan 500 kbps. Anda juga perlu menetapkan ID nod yang unik kepada setiap peranti di rangkaian bas CAN. ID nod digunakan untuk mengenal pasti setiap peranti, jadi penting bahawa setiap peranti mempunyai ID yang berbeza.
3. Menguji rangkaian: Selepas sambungan fizikal dan konfigurasi dilakukan, adalah idea yang baik untuk menguji rangkaian bas CAN. Anda boleh menggunakan alat diagnostik untuk memeriksa sama ada peranti berkomunikasi dengan betul. Cari sebarang mesej ralat atau tingkah laku yang tidak normal. Jika terdapat masalah, dua kali ganda - periksa pendawaian dan tetapan konfigurasi.

Pengaturcaraan PLC untuk kawalan injap

Sekarang datang bahagian yang menyeronokkan - pengaturcaraan PLC untuk mengawal injap menggunakan bas CAN.

1. Memahami protokol bas CAN: Sebelum anda memulakan pengaturcaraan, anda perlu mempunyai pemahaman yang baik tentang protokol bas CAN. Bas boleh menggunakan sistem komunikasi berasaskan mesej. Setiap mesej mempunyai pengenal, yang digunakan untuk menentukan keutamaan dan destinasi mesej. Anda perlu tahu cara memformat mesej dengan betul untuk menghantar arahan kepada penggerak injap.
2. Menulis logik kawalan: Dalam perisian pengaturcaraan PLC anda, anda perlu menulis logik kawalan untuk kawalan injap. Ini termasuk fungsi seperti pembukaan dan penutupan injap berdasarkan keadaan tertentu, menyesuaikan kedudukan injap secara beransur -ansur, atau memantau status injap. Sebagai contoh, anda mungkin mahu membuka injap apabila tekanan dalam tangki mencapai tahap tertentu, atau menutup injap apabila kadar aliran melebihi had set.
3. Pengendalian ralat: Ia juga penting untuk memasukkan rutin pengendalian ralat dalam program anda. Sekiranya terdapat ralat komunikasi di bas CAN, seperti mesej yang hilang atau peranti yang tidak bertindak balas, PLC harus dapat mengesan kesilapan dan mengambil tindakan yang sesuai. Ini boleh menghantar isyarat penggera atau cuba menghantar semula mesej.

Perbandingan dengan sistem bas lain

Perlu dibandingkan dengan bas dengan sistem bas lain yang biasa digunakan dalam automasi perindustrian, seperti bas Ethercat dan 485 nadi.

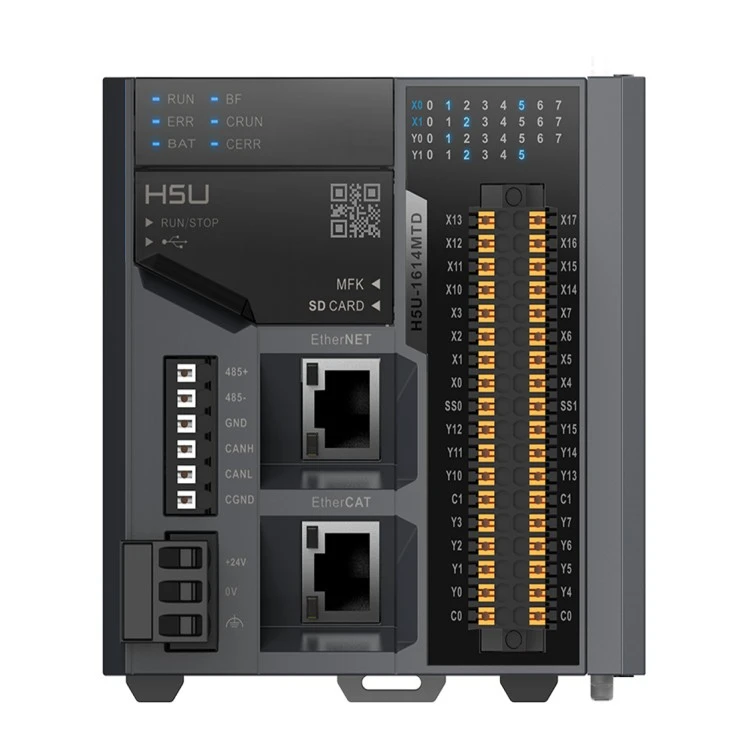

• Ethercat Bus Plc:Ethercat Bus PlcMenawarkan komunikasi kelajuan yang sangat tinggi, dengan kadar pemindahan data yang boleh jauh lebih tinggi daripada bas yang boleh. Ia bagus untuk aplikasi yang memerlukan kawalan gerakan yang sangat cepat dan tepat. Walau bagaimanapun, ia boleh menjadi lebih kompleks untuk menubuhkan dan mengkonfigurasi berbanding dengan bas CAN. Juga, kos peranti Ethercat - yang didayakan sering lebih tinggi.
• 485 Pulse Plc:485 Pulse Plcadalah pilihan yang popular untuk aplikasi kos mudah dan rendah. Ia menggunakan standard komunikasi RS - 485, yang agak mudah dilaksanakan. Tetapi ia mempunyai kadar pemindahan data yang lebih rendah dan lebih terdedah kepada gangguan berbanding dengan bas CAN. Can Bus menyediakan kebolehpercayaan yang lebih baik dan prestasi masa sebenar, yang penting untuk aplikasi kawalan injap.

Menyelesaikan masalah masalah biasa

Apabila menggunakan CAN BUS untuk kawalan injap di PLC, anda mungkin menghadapi beberapa isu biasa.

1. Kesalahan komunikasi: Sekiranya terdapat kesilapan komunikasi di bas CAN, ia mungkin disebabkan oleh pelbagai sebab. Semak pendawaian untuk sebarang sambungan longgar atau kabel yang rosak. Juga, pastikan tetapan kadar bit pada semua peranti adalah sama. Sekiranya kesilapan berterusan, ia boleh menjadi masalah dengan transceiver bas CAN atau peranti itu sendiri.
2. Injap tidak bertindak balas: Jika injap tidak bertindak balas terhadap arahan dari PLC, periksa terlebih dahulu jika penggerak injap dikuasakan dan disambungkan dengan betul ke rangkaian bas CAN. Kemudian, periksa ID nod penggerak injap untuk memastikan ia sepadan dengan ID dalam program PLC. Anda juga mungkin perlu menyemak tetapan dalaman dan penentukuran dalaman injap.
3. Gangguan: Seperti yang dinyatakan sebelum ini, gangguan boleh menjadi masalah dalam persekitaran perindustrian. Jika anda mengesyaki gangguan, cuba gunakan kabel yang dilindungi dan tambah manik ferit ke kabel. Anda juga boleh cuba menukar lokasi rangkaian bas CAN untuk mengelakkan kawasan dengan medan elektromagnet yang tinggi.

Kesimpulan

Menggunakan CAN Bus untuk Kawalan Injap di PLC adalah cara terbaik untuk mencapai kawalan injap yang boleh dipercayai, cekap, dan fleksibel dalam aplikasi perindustrian. Dengan komponen yang betul, persediaan rangkaian yang betul, dan logik kawalan bertulis dengan baik, anda boleh mempunyai sistem kawalan injap yang sangat berkesan.

Sekiranya anda berminat untuk melaksanakan sistem kawalan injap berasaskan bas, atau jika anda mempunyai sebarang pertanyaan mengenai kamiCAN BUS PLCproduk, jangan teragak -agak untuk menjangkau kami. Kami berada di sini untuk membantu anda dengan keperluan automasi perindustrian anda dan dapat memberikan anda semua sokongan dan bimbingan yang anda perlukan. Mari mulakan perbualan dan lihat bagaimana kita boleh bekerjasama untuk menjadikan sistem kawalan injap anda berjaya!

Rujukan

• "Rangkaian Kawasan Pengawal (CAN) - Pengenalan Teknikal," Can in Automation (CIA).
• Manual pengaturcaraan PLC dari pengeluar utama.
• Buku teks automasi industri mengenai protokol komunikasi dan sistem kawalan.
